盱眙县人民医院一期中央空调机房自动控制项目

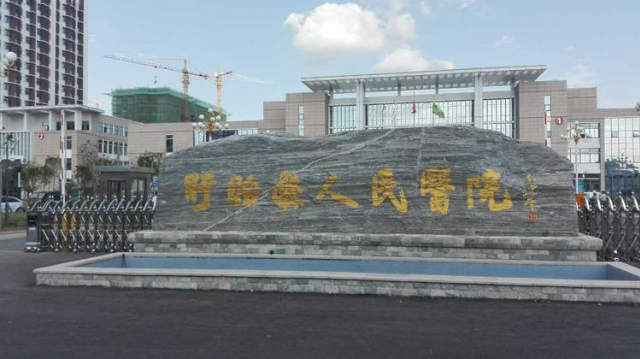

    盱眙县人民医院功能面积约为38563m2，地下一层、地上16层，建筑高度61.6m。空调面积为34000m2，空调冷负荷为3650KW，空调
热负荷为2500KW，空调面积冷指标为107W/m2，空调面积热指标为74W/m2。本项目由6台地源热泵主机，16台水泵，2台冷却塔组成。

    维蒙得节能环保技术有限公司通过对盱眙县人民医院地源热泵系统实地考察，依据中央空调系统现场实测数据、系统运行维护记录、系统能
源消耗以及系统实际运行状况，提出空调系统节能优化方案。本节能方案通过控制系统采集了多个设备、仪表的参数，同时通过逻辑算法输出给
各个执行机构，从而实现中央空调系统的自动化节能运行，本方案I/O点数统计如下：

    合计现场共计126个DI,64个DO。一台水泵对应PLC点位为3个DI和2个DO，一台机组对应PLC点位为3个DI和2个DO,现场共20台水泵，6台机组
（数量及功用参见上述电气设备控制位号），一台电动阀对应PLC点位为3个DI，2个DO，现场共16个电动阀。

    合计现场AI总数为个58点。其中10路为温度传感器信号，10路为压力传感器信号，3路为压差传感器信号；2路流量计信号，14路为变频反馈，
12路土壤检测信号，1路旁通阀开度信号。模拟量输出上：模拟量的输出控制对象为14台热供水循环泵和1路旁通阀开度控制信号；合计现场A0
共：15点.

    在本次节能控制项目中，根据空调使用功能的不同，分别采用了相应的控制策略（分区变温差及工艺性空调区域最不利环路供水保障措施）以
保障系统的正常运行。特别是在工艺性空调中，分别采集了地源热泵冷却水和冷冻水的进出水温度，在保障地源热泵正常运行的前提下，对冷
却水泵进行变温差调节，预计节能率达16%。
