节能优化系统的控制原理

项目概况

本工程地源热泵冷冻机房选用2台双工况变频离心式冷水机组、2台单工况变频离心式冷水机组。

冷冻机房采用地埋管换热系统+冷却塔的形式。

本地源热泵冷热水机房的控制系统不含工艺冷却机房的设备控制，两套控制系统相互独立。

节能优化系统的控制原理

本冷冻机房自控系统由三层网络构成：管理层、控制层以及设备层。

（1）管理层

服务器或工作站

 网络接口

   该系统软件功能丰富、使用方便，有良好的兼容性、扩展性和开放性。

（2）控制层

 现场控制器

 现场控制网络

现场控制器位于相关设备控制柜内。整个控制系统为完全的分布式控制，即使网络出现故障，现场控制器仍能独立工作，具有集中管理，分散控制，信息共享等优点。

（3）设备层

机房主要设备

机房内的冷热源及辅助设备

设备层为冷热源设备，一般为冷冻机组（地源热泵机组、冷水机组）、水泵、阀门、冷却塔等。

系统配置

节能优化控制系统采用全局优化控制，将机房内所有设备视为一个整体，不片面追求单一控制回路的效率最高，监测每个设备的运行参数，集中控制以实现整体综合能耗最低的目标。

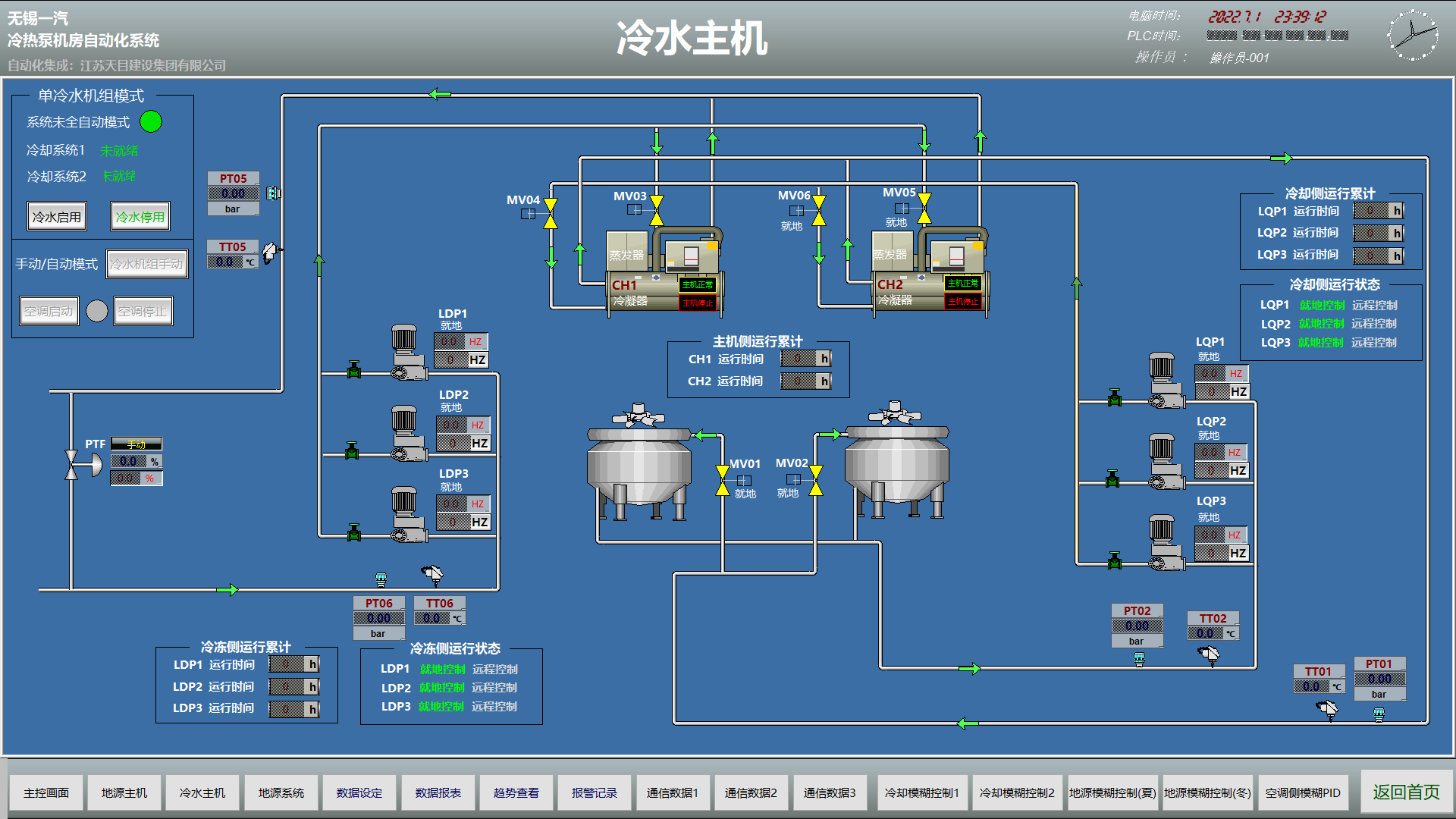

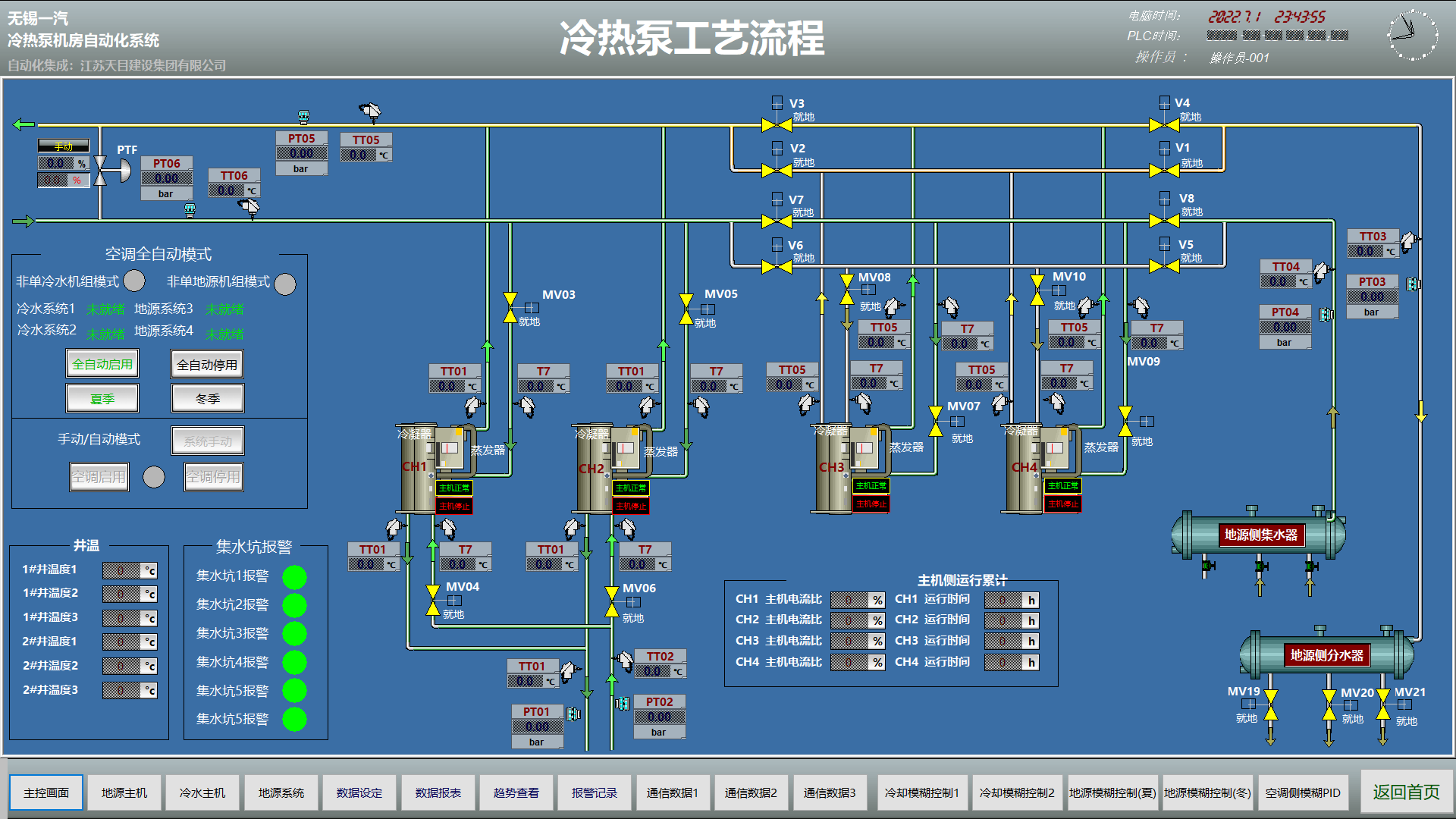

中央控制台为系统的管理与监察中心，它必须能实现对全系统的集中监督管理及运行方案指导、并可实现设备的远程控制。它可对整个空调的被控设备进行监测、调度、管理。专用的工程开发及运行环境组态软件可提供标准的用户应用程序接口及友善和开放的人机界面，使整个系统易于扩展，为系统的修改、完善提供方便。

控制层以西门子PLC控制器为基础，执行中央控制台发出的指令，对冷水机组、水泵等设备进行控制，同时通过采集设备运行参数传至中央控制台进行优化运算。
